Un sanibroyeur paraît parfois mystérieux parce qu’il associe un WC, un moteur, une pompe et une évacuation de petit diamètre. Pourtant, un simple schéma permet de comprendre son fonctionnement en quelques minutes : il montre le trajet de l’eau, le rôle des lames, l’emplacement du moteur et les points à surveiller pour éviter les pannes.
Le sanibroyeur, aussi appelé WC broyeur, est un équipement conçu pour installer des toilettes là où une évacuation classique serait difficile, voire impossible. Contrairement à un WC traditionnel, qui utilise une chute gravitaire de gros diamètre, il broie les matières et les transporte sous pression dans une canalisation plus fine.

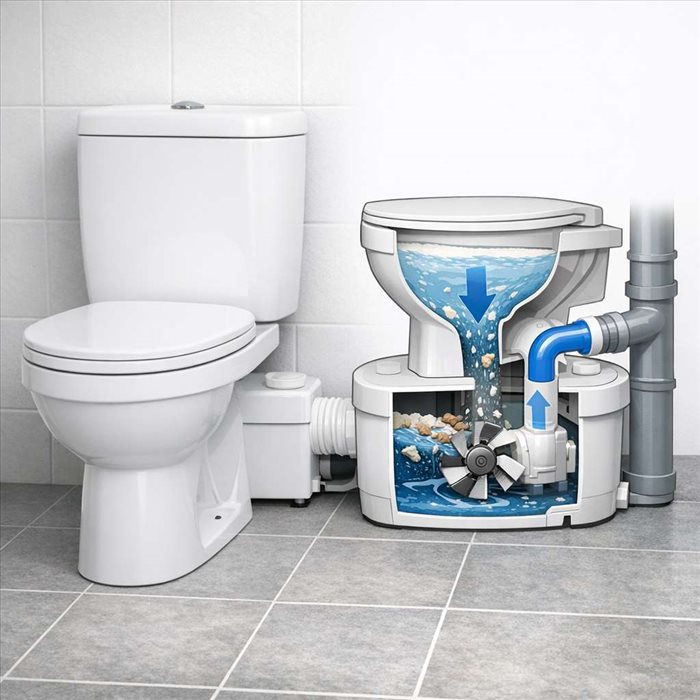

Un schéma de sanibroyeur rend ce principe beaucoup plus lisible. Il permet de visualiser les différents éléments : la cuvette, la chambre de broyage, le moteur électrique, la pompe, le clapet anti-retour et le tuyau d’évacuation. En observant leur ordre, on comprend comment l’appareil transforme une chasse d’eau en un cycle complet d’aspiration, de broyage et de refoulement.
Cette représentation est aussi utile pour distinguer les modèles. Certains sanibroyeurs sont intégrés directement à la cuvette, tandis que d’autres se présentent sous la forme d’un boîtier installé derrière un WC classique. Le schéma indique alors si l’appareil reçoit uniquement les eaux des toilettes ou s’il peut aussi accueillir un lavabo, une douche ou un lave-mains.
Sur un plan simplifié, le sanibroyeur se compose d’abord d’une entrée des eaux, située au niveau de la cuvette ou d’un raccord sanitaire. Lorsque la chasse est actionnée, l’eau et les matières arrivent dans une cuve interne. Cette cuve n’est pas un réservoir de stockage : elle sert uniquement de zone de passage avant le déclenchement du mécanisme.
Le cœur du système est le moteur électrique. Il entraîne un dispositif de coupe, souvent constitué de couteaux ou d’une turbine adaptée au broyage. Selon les modèles, le mécanisme est plus ou moins silencieux, plus ou moins puissant et capable de relever les eaux sur une hauteur variable.
Le schéma montre ensuite la pompe de refoulement. Son rôle est d’expulser les eaux broyées vers le réseau d’évacuation. C’est cette pompe qui permet au sanibroyeur de fonctionner même lorsque la canalisation n’est pas située juste derrière le WC ou lorsqu’il faut remonter les eaux vers une colonne d’évacuation plus haute.
Un autre élément important est le clapet anti-retour. Sur un dessin technique, il apparaît généralement sur la sortie d’évacuation. Il empêche les eaux refoulées de revenir vers l’appareil après l’arrêt de la pompe. Sa présence limite les mauvaises odeurs, les reflux et certains dysfonctionnements liés à une pression inversée dans la canalisation.
Le schéma devient particulièrement utile lorsqu’il illustre le cycle complet. Tout commence par l’actionnement de la chasse. L’eau entraîne les matières dans la cuve du broyeur. Un capteur ou un pressostat détecte alors la montée du niveau d’eau et commande la mise en marche automatique du moteur.
Le mécanisme de coupe se met en rotation. Les matières sont fragmentées, puis mélangées à l’eau. Cette phase dure généralement quelques secondes. Le but n’est pas de stocker, mais de rendre les déchets compatibles avec une évacuation de faible diamètre, souvent comprise entre 22 et 40 mm selon les installations.
Dans la foulée, la pompe expulse le mélange vers la canalisation. Le schéma indique parfois deux mesures essentielles : la hauteur de relevage et la longueur de refoulement. La première correspond à la capacité de l’appareil à pousser les eaux vers le haut, la seconde à la distance horizontale maximale admissible. Ces données doivent être respectées pour garantir un fonctionnement fiable.
Lorsque le niveau baisse dans la cuve, le capteur coupe l’alimentation du moteur. Le clapet anti-retour se referme, empêchant le retour des eaux. Le sanibroyeur revient alors en attente, prêt pour un nouveau cycle. Sur un schéma clair, cette succession d’étapes explique pourquoi l’appareil a besoin d’une alimentation électrique et pourquoi il ne doit pas être utilisé en cas de coupure de courant.
Un schéma ne sert pas seulement à comprendre la mécanique interne. Il permet aussi de repérer les contraintes de pose. La première concerne l’évacuation. Même si le diamètre est plus petit que celui d’un WC classique, la canalisation doit conserver une pente adaptée lorsqu’elle circule horizontalement. Une pente insuffisante favorise les dépôts, tandis qu’une pente excessive peut séparer l’eau des matières broyées.
Le plan met également en évidence la nécessité d’un raccordement à une prise électrique protégée. Le sanibroyeur étant un appareil motorisé, il doit être branché conformément aux règles de sécurité, notamment dans une salle d’eau. L’alimentation doit rester accessible, sans être exposée aux projections directes.
Autre point lisible sur un schéma : la ventilation et l’accès à l’appareil. Un broyeur enfermé sans possibilité d’intervention peut compliquer l’entretien ou le dépannage. Il est donc préférable de prévoir une trappe, un espace de démontage et des raccords accessibles. Cette anticipation facilite le remplacement d’un clapet, le nettoyage d’une durite ou le contrôle du moteur.
Une bonne lecture du schéma aide à éviter plusieurs erreurs courantes. La plus fréquente consiste à raccorder trop d’appareils sur un broyeur non prévu pour cela. Tous les modèles ne peuvent pas recevoir les eaux d’une douche, d’un lavabo ou d’un lave-linge. Le dessin technique précise le nombre d’entrées disponibles et leur position.
Autre erreur : négliger la qualité de ce qui entre dans la cuvette. Un sanibroyeur n’est pas une poubelle. Les lingettes, protections hygiéniques, cotons, essuie-tout ou objets solides peuvent bloquer les couteaux et forcer le moteur. Même certains papiers trop épais se dissolvent lentement. À ce sujet, le choix d’un papier qui se désagrège facilement fait partie des précautions utiles pour limiter les risques d’obstruction.
Le schéma rappelle aussi que le sanibroyeur fonctionne par impulsions mécaniques. Un bruit bref au déclenchement est normal, mais un ronflement prolongé, des démarrages répétés ou une évacuation lente peuvent signaler un problème. Dans ce cas, il faut couper l’alimentation avant toute vérification, car le moteur peut se mettre en marche automatiquement.
Enfin, la représentation des flux montre pourquoi il faut éviter les coudes trop nombreux, les contre-pentes et les longueurs excessives. Chaque obstacle augmente la résistance hydraulique. À terme, cela fatigue la pompe et réduit l’efficacité du broyeur sanitaire, surtout lorsque l’installation est déjà proche des limites prévues par le fabricant.
Les schémas fournis dans les notices utilisent souvent des symboles simples. Une flèche indique le sens d’écoulement, depuis la cuvette vers l’évacuation. Un trait vertical peut représenter une remontée, tandis qu’un trait horizontal signale une canalisation de refoulement. Les raccords sont parfois dessinés sous forme de cercles ou de manchons.
Les dimensions mentionnées sont essentielles. Une valeur en millimètres renvoie généralement au diamètre du tuyau. Une indication en mètres correspond plutôt à la hauteur ou à la longueur maximale. Il ne faut pas additionner ces valeurs sans prudence : plus l’eau est relevée verticalement, plus la longueur horizontale réellement possible peut diminuer.
Certains schémas distinguent aussi les eaux noires des eaux grises. Les eaux noires proviennent des toilettes, tandis que les eaux grises viennent d’un lavabo ou d’une douche. Cette distinction est utile pour vérifier si l’appareil est adapté à l’usage prévu. Un modèle destiné uniquement aux WC ne doit pas être raccordé à plusieurs équipements sans validation technique.
La notice peut enfin indiquer les interdictions par des pictogrammes : absence de lingettes, interdiction de produits corrosifs, limitation de température ou obligation d’un clapet. Ces mentions ne sont pas secondaires. Elles protègent le moteur, les joints et la pompe, mais aussi le réseau d’évacuation situé en aval.
Pour l’entretien, le schéma sert de carte de repérage. Il permet d’identifier la zone où se trouvent le clapet, le tuyau de sortie, les entrées secondaires et la cuve. Cela aide à comprendre l’origine probable d’un symptôme : odeur persistante, déclenchement intempestif, bruit anormal ou baisse de débit.
Un entretien régulier repose sur des gestes simples. Il faut utiliser des produits compatibles, éviter les déboucheurs agressifs et privilégier les solutions prévues pour les broyeurs. Les acides forts peuvent détériorer les joints et les pièces internes. Une utilisation modérée de détartrant adapté est souvent préférable, surtout dans les régions où l’eau est calcaire.
Le papier toilette joue également un rôle concret dans la durée de vie de l’appareil. Les modèles trop résistants ou très épais augmentent le travail de coupe. Pour mieux comprendre cette question, un article consacré au papier adapté aux WC broyeurs explique pourquoi la dissolution rapide est un critère plus important que l’appellation commerciale.
Le schéma permet enfin de dialoguer plus efficacement avec un plombier. En cas de panne, savoir situer le refoulement, le clapet ou les entrées sanitaires facilite le diagnostic. Même sans démonter l’appareil, l’utilisateur peut décrire plus précisément le bruit, le moment du blocage ou la partie de l’installation concernée.
Comprendre un sanibroyeur grâce à un schéma, ce n’est pas devenir technicien. C’est surtout savoir comment l’eau circule, pourquoi le broyage est nécessaire et quelles limites il faut respecter. Cette lecture rend l’appareil moins opaque et aide à adopter les bons réflexes au quotidien.
Un schéma bien lu met en évidence trois idées clés : le sanibroyeur broie, pompe et refoule. Il dépend donc d’un moteur, d’une évacuation correctement dimensionnée et d’une utilisation adaptée. En respectant ces principes, on réduit les risques de bouchon, de reflux et d’usure prématurée.
Avant une installation, une rénovation ou un dépannage, prendre quelques minutes pour examiner le plan de fonctionnement reste donc une démarche utile. C’est un support simple, mais très parlant, pour comprendre les performances réelles d’un WC broyeur et les conditions nécessaires à son bon usage.
